Cuando estamos trabajando con Vectorworks Landmark dentro de un flujo de trabajo BIM (modelado de información de la edificación) hay que tener en cuenta varias opciones a la hora de intercambiar archivos con todos en el proyecto.

Los colaboradores típicos incluyen ingenieros civiles y topógrafos, arquitectos, contratistas y especialistas como ingenieros estructurales. Los formatos de archivo comunes utilizados son DWG, RVT/RFA e IFC. Estos formatos de archivo se pueden referenciar o vincular para proporcionar actualizaciones periódicas durante el desarrollo del diseño. Además, se admiten varios formatos de modelos 3D para importar y exportar, lo que permite contexto, visualización y documentación.

Siga leyendo para obtener más información y recursos útiles sobre el intercambio de archivos con Vectorworks Landmark.

Colaboradores típicos y sus tipos de archivos comunes

Con algunos antecedentes sobre exactamente qué información intercambiará y cuándo, puede tomar mejores decisiones de colaboración.

Ingenieros civiles y agrimensores o topógrafos

Este suele ser el primer equipo de colaboración. Los ingenieros civiles y los topógrafos pueden compartir archivos que puede usar para obtener antecedentes del sitio.

Estos ingenieros también pueden establecer la geolocalización del proyecto, que deben seguir todos los equipos de colaboración para evitar cambios tediosos y alineaciones de archivos repetitivas.

Arquitectos

Al igual que el ingeniero civil establecería la geolocalización del proyecto, el arquitecto establecería los niveles del piso para las estructuras propuestas en el sitio. Esto es importante cuando se diseñan paisajes sobre y alrededor de estas estructuras.

ontratistas

Es posible que no se conozca al contratista de un proyecto hasta que se gane la oferta del proyecto o hasta que el cliente nombre uno.

Los contratistas pueden requerir una ubicación central de recepción o intercambio de archivos. Usarán documentos de construcción y el modelo BIM colaborativo para ejecutar su parte del proyecto.

Otros especialistas

Dependiendo del alcance del proyecto, otros especialistas pueden ser parte del proceso de diseño. Estos pueden incluir arboricultores, especialistas geotécnicos o ingenieros estructurales, por ejemplo.

Algunos trabajan con formatos de archivos compartidos, mientras que otros pueden simplemente analizar o proporcionar datos importantes del proyecto. Los ingenieros estructurales suelen compartir modelos y dibujos; los arbolistas trabajarían principalmente con datos y hojas de cálculo; y especialistas geotécnicos trabajarían con datos inventariados en informes textuales en PDF.

Formatos de archivo comunes

En esta industria colaborativa, muchos programas CAD y BIM están diseñados para poder intercambiar archivos de manera efectiva. Analicemos los formatos de archivo comunes que encontrará y cómo manejarlos con Vectorworks Landmark.

Archivos DWG (incluidos los de Civil3D)

Para las empresas de arquitectura paisajista y diseño de sitios, los archivos DWG sirven como el formato de fondo más común para planos de parcelas, archivos topográficos y otra información del sitio. Estos archivos contienen detalles de propiedades, estructuras existentes, topografía, servicios públicos y condiciones del sitio. Los ingenieros civiles también pueden proporcionar el desarrollo del sitio propuesto inicial, que usted, como arquitecto paisajista, puede incorporar al diseño del sitio propuesto.

El formato de archivo DWG exportado es ampliamente compatible, lo que permite una fácil importación y referencia en varias aplicaciones. Los archivos civiles y topográficos, que pueden incluir georreferenciación, se pueden transformar en geometría de coordenadas.

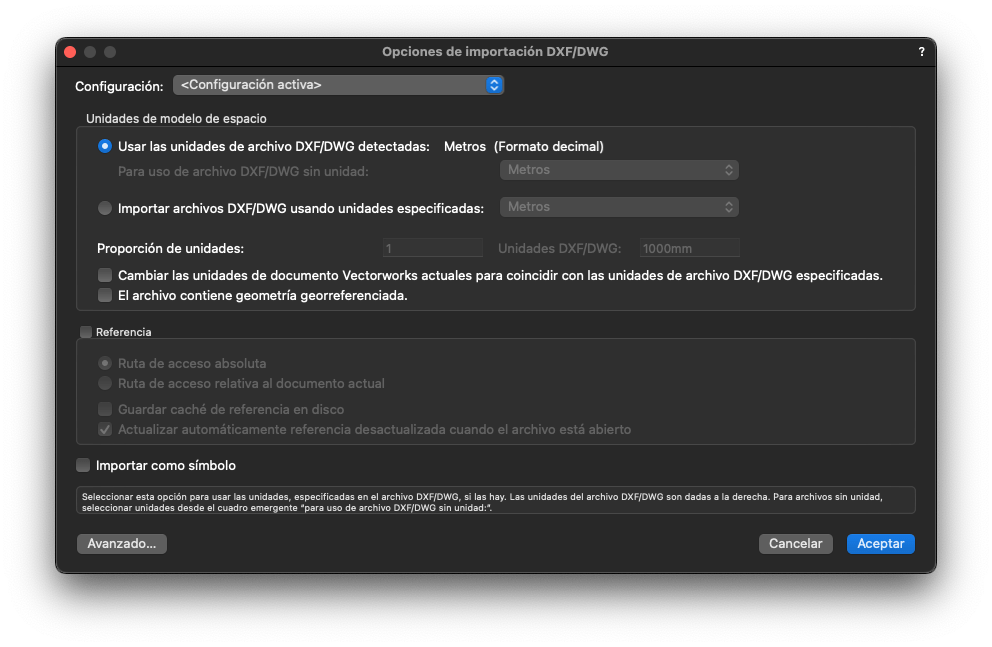

Las actualizaciones recientes de la compatibilidad con DWG en Vectorworks hacen que los objetos de Civil3D se importen como grupos respectivos de Vectorworks que contienen la geometría de cada objeto de Civil3D. Si esos archivos DWG de Civil3D contienen georreferenciación, el cuadro de diálogo de importación lo indica y el archivo se importará teniendo en cuenta su posicionamiento geoespacial.

La capacidad de hacer referencia directamente a los archivos DWG a través del cuadro de diálogo Importar permite que el diseño del sitio evolucione con la información más actualizada a medida que la empresa colaboradora actualiza el archivo compartido. En los casos en los que desee transformar la geometría importada en objetos inteligentes o alterar su visualización, se recomienda importar directamente el archivo en lugar de referenciarlo. Una tercera opción, que combina el beneficio de las dos, es usar primero un archivo provisional de Vectorworks en el que el archivo DWG se importa y edita directamente. Luego se puede hacer referencia a esto mediante el propio proceso de referencia de Vectorworks.

Archivos RVT/RFA de Revit

Los archivos RVT son archivos de Revit que se utilizan para arquitectura, MEP y diseño estructural. Los archivos RFA, por otro lado, son archivos de la familia Revit que los fabricantes suelen utilizar para crear objetos para sus productos.

Vectorworks puede importar, exportar y hacer referencia a archivos RVT mediante bibliotecas ODA. Al importar archivos RVT a Vectorworks con la configuración correcta, puede representar objetos como paredes, techos, puertas, ventanas, losas y modelos de terreno.

Para optimizar el rendimiento del archivo, se recomienda solicitar que el equipo de arquitectura reduzca el modelo de construcción a solo el armazón del edificio con puertas, ventanas y fachadas representadas.

Además, se puede hacer referencia a los archivos RVT, lo que permite que el diseño y la estructura del paisaje evolucionen con la información más actualizada. Por el contrario, también es posible exportar a RVT, lo que brinda a los usuarios de Revit una comprensión adecuada del modelo de paisaje en su edificio.

Archivos IFC

Los archivos IFC, un formato no patentado para modelos BIM e intercambios de datos, se pueden importar y exportar mediante varias aplicaciones BIM como Vectorworks, ArchiCAD, Revit y Microstation.

Vectorworks admite y está totalmente certificado para la importación y exportación de IFC 2×3 e IFC4. IFC4 admite una georreferenciación más sencilla y elementos geográficos adicionales. Landmark tiene clasificaciones IFC preasignadas para un etiquetado e identificación adecuados. La referencia en formatos de archivo IFC permite que se reflejen las actualizaciones y los cambios, lo que ayuda a que el diseño y la estructura del paisaje evolucionen con la información más reciente.

Otros formatos de archivo 3D

Vectorworks admite varios otros formatos de modelos 3D para importar/exportar, lo que permite a los miembros del equipo traer modelos de una amplia gama de programas 3D externos, como SketchUp y Rhino. Un número cada vez mayor de diseñadores también está descubriendo el poder del modelado conceptual, de forma libre y de subdivisión incorporado de Vectorworks antes de desarrollar su proyecto para obtener detalles, visualización y documentación en su entorno único.
